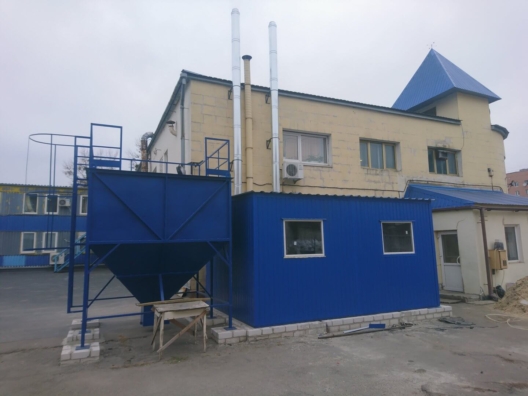

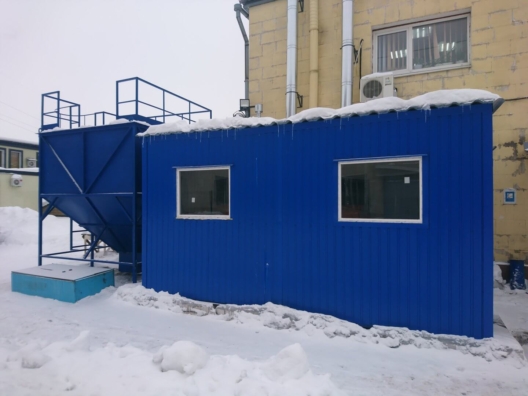

Модульная котельная на пеллетах 100 кВт

Отзывы клиентов:
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (4 оценок, среднее: 5,00 из 5)
Загрузка...
  • Полностью автоматизированная работа
  • Высокий КПД (до 92 %)
  • Быстрый ввод в эксплуатацию
  • Окупаемость 1-2 сезона
  • Компактные габариты
  • Приезжает на объект в готовом виде
от 700 000 грн.


    Блочно-модульная котельная на пеллетах это быстрый и экономически выгодный способ отопить любое здание в кратчайшие сроки. Котельная производится согласно ТУ У 25.2—2969614654—001:2016, соответствует всем пожарным нормам и нормам СНИПов и ДБНов действующим на территории Украины.

    Сборка и испытания котельной происходят в заводских условиях, что исключает возможность аварии или поломки непосредственно на объекте

    Еще...
    • ХАРАКТЕРИСТИКИ
    • ОПИСАНИЕ
    • КОМПЛЕКТАЦИЯ
    • ВИДЕО
    Основные
    Номинальная тепловая мощность
    98 кВт
    Диапазон регулирования тепловой мощности
    15-98 кВт
    КПД котельной
    до 92 %
    Температура теплоносителя, не более °С
    90 С
    Давление воды в системе, не более
    3 бар
    Диаметр подключения теплоносителя
    65 (Ду)
    Диаметр подключения дымохода
    220 (мм)
    Номинальное напряжение в эл.сети
    220 (В)
    Вид топлива (основной)
    Пеллета
    Расход пеллет при номинальной тепловой мощности
    22 кг/час
    Степень огнестойкоти котельной
    III a
    Габаритные размеры котельной Ш х Г х В,не более
    2,8*4*2,8
    Масса котельной (базовая комплектация), не более
    1,8 (т)

    Блочно-модульная котельная на пеллетах это быстрый и экономически выгодный способ отопить любое здание в кратчайшие сроки. Котельная производится согласно ТУ У 25.2—2969614654—001:2016, соответствует всем пожарным нормам и нормам СНИПов и ДБНов действующим на территории Украины.

    Сборка и испытания котельной происходят в заводских условиях, что исключает возможность аварии или поломки непосредственно на объекте.



    Из чего состоит котельная?



    Здание. Каркас здания выполнен на базе стальной профильной трубы, которая соединена между собой методом сварки. Стены котельной выполнены из профлиста толщиной 0,5мм, который крепится к каркасу, внутреннее пространство стен заполнено негорючей теплоизоляцией толщиной 100м. Пол представляет собой рифлёный металлический лист, на котором и установлено основное оборудование. Крыша котельной, в зависимости от ее габаритов может быть как одно- так и двускатной с установленными отливами. Окна в котельной глухие, однокамерные, двери противопожарные металлические.

    Для транспортировки, котельная выполняется в виде раздельных блоков, которые после доставки на объект стягиваются вместе, образуя цельное здание;



    Котлы и основное оборудование.  Пеллетные котлы BEETERM, которые являются “сердцем” котельной, обеспечивают теплогенерацию сжигая пеллету в полностью автоматическом режиме. Котлы обладают высоким КПД (до 92%) за счет трехходовой, жаротрубной конструкции, а пеллетные горелки BEETERM установленные в котлах, эффективно сжигают пеллету (даже самого плохого качества) и удаляют золу в автоматическом режиме в зольник котла. Установленный бункер для пеллет рассчитан на 2-4 дня автоматической работы;



    Обвязка. Трубопроводы обвязки выполнены из стальных ВГП труб, на трубопроводе установлены КИП, отсекающая арматура и группы безопасности котлов. Котельная также укомплектована расширительными баками необходимого объема, 2-мя насосами котлового контура, гидрострелкой, которая разделяет котловой и сетевой контур, и трехходовым клапаном, который обеспечивает минимальную температуру “обратки”;



    Электрическая часть и освещение. Электрическая часть состоит из шкафа управления с автоматическими выключателями и УЗО, комплектов проводов, которые проложены в специальных кабель-каналах, сигнализаторов загазованности СТРАЖ, и электроотопления на базе 2-х электроконвекторов. Освещение котельной организовано при помощи пыле-влагозащищенных светильников. Контур заземления проходит по всему периметру котельной;



    Вентиляция и дымоход. Для обеспечения правильной работы котлов, необходим достаточный приток воздуха, который обеспечивается с помощью специальных заборных окон, которые закрыты жалюзийной решеткой. Циркуляция воздуха обеспечивается вентканалом, который установлен в верхней точке котельной.

    Дымоходные трубы от котлов проложены исключительно в рамках котельной и выведены за рамки котельной на 500мм для их дальнейшего подключения к основным дымоходам;



    Внешний склад топливаВ базовую комплектацию не входит, однако очень сильно упрощает эксплуатацию. В зависимости от потребностей его можно сделать любым объемом с запасом топлива на длительный период;



    Дополнительное оборудование. По желанию заказчика, котельную можно доукомплектовать различным оборудованием, таким как: химводоподготовка, теплоаккумуляторы, циклоны и дымососы, GSM и диспетчеризация и пр.



    Преимущества использования блочной котельной на пеллетах



    • Экономия на строительно-монтажных работах и уверенность в качестве монтажа. Котельная собирается и проверяется на работоспособность в заводских условиях согласно всех установленных правил и регламентов и приезжает на объект в собраном виде готовая к установке и эксплуатации;



    • Соответствие всем нормам и ДБНам. Котельная производится согласно ТУ 25.2—2969614654—001:2016 и соответствует всем СНИПам, ДБНам и пожарным нормам действующим на территории Украины;



    • Быстрый ввод в эксплуатацию. По-сравнению с газом, модульную котельную на пеллетах можно ввести в эксплуатацию достаточно быстро, в среднем от момента заказа до запуска  проходит около 3х-4х месяцев, это с учетом всей сопутствующей бумажной волокиты;



    • Экономия на энергоносителях. Отопление пеллетами на сегодняшний день один из самых экономически выгодных способов, по-сравнению с газом отопление пеллетой выгоднее в 1,5 раза, а по-сравнению с электричеством в 3 раза!



    • Независимость и свобода действий.  Запуск пеллетной котельной не требует никаких разрешений от контролирующих органов. Вы просто включаете котлы и получаете тепло;



    • Автоматизация и удаленный контроль. В отличии от дровяных и угольных котлов, пеллетные котлы способны работать в полностью автоматическом режиме без участия человека от 2-х до 5-ти суток, а время их обслуживания составляет приблизительно 40 минут один раз в 3 – 4 дня. Что означает значительную экономию на персонале



    Очевидно, что использование пеллетной блочно-модульной котельной это экономически выгодное и разумное вложение денег в энергонезависимость!

    1. Здание модульной котельной - 2 блока
    2. Пеллетный котел BEETERM 100 кВт - 1шт.
    3. Насосы котлового контура SPRUT GPD - 2 шт.
    4. Узел защиты обратного контура котла - 1 компл.
    5. Узел гидравлического разделения контуров (гидрострелка) - 1 компл.
    6. Комплект трубопроводов (в пределах котельной) - 1 компл.
    7. Комплект запорной и регулирующей арматуры - 1 компл.
    8. Предохранительные сбросные клапана, 3 бар - 1 шт.
    9. Комплект КИП - 1 компл.
    10. Комплект дымоходов ( в пределах котельной) - 1 компл.
    11. Система вентиляции (в пределах котельной) - 1 компл.
    12. Система внутреннего и наружного освещения - 1 компл.
    13. Щит эл.управления и эл.комутации (в пределах котельной) - 1 компл.
    14. Сигнализатор загазованности "Страж" - 1 шт.
    15. Система автоматизации - 1 компл.
    16. Конвекторный электрообогреватель - 1 шт.
    17. Огнетушитель - 1 шт.
    18. Паспорта на котельную и оборудование - 1 компл.

    ***Данный список комплектующих не является окончательным. Комплектация может варьироваться в зависимости от согласованного проекта или потребностей и пожеланий заказчика.
    ВИДЕО
    ХАРАКТЕРИСТИКИ
    Основные
    Номинальная тепловая мощность
    98 кВт
    Диапазон регулирования тепловой мощности
    15-98 кВт
    КПД котельной
    до 92 %
    Температура теплоносителя, не более °С
    90 С
    Давление воды в системе, не более
    3 бар
    Диаметр подключения теплоносителя
    65 (Ду)
    Диаметр подключения дымохода
    220 (мм)
    Номинальное напряжение в эл.сети
    220 (В)
    Вид топлива (основной)
    Пеллета
    Расход пеллет при номинальной тепловой мощности
    22 кг/час
    Степень огнестойкоти котельной
    III a
    Габаритные размеры котельной Ш х Г х В,не более
    2,8*4*2,8
    Масса котельной (базовая комплектация), не более
    1,8 (т)
    ОПИСАНИЕ

    Блочно-модульная котельная на пеллетах это быстрый и экономически выгодный способ отопить любое здание в кратчайшие сроки. Котельная производится согласно ТУ У 25.2—2969614654—001:2016, соответствует всем пожарным нормам и нормам СНИПов и ДБНов действующим на территории Украины.

    Сборка и испытания котельной происходят в заводских условиях, что исключает возможность аварии или поломки непосредственно на объекте.



    Из чего состоит котельная?



    Здание. Каркас здания выполнен на базе стальной профильной трубы, которая соединена между собой методом сварки. Стены котельной выполнены из профлиста толщиной 0,5мм, который крепится к каркасу, внутреннее пространство стен заполнено негорючей теплоизоляцией толщиной 100м. Пол представляет собой рифлёный металлический лист, на котором и установлено основное оборудование. Крыша котельной, в зависимости от ее габаритов может быть как одно- так и двускатной с установленными отливами. Окна в котельной глухие, однокамерные, двери противопожарные металлические.

    Для транспортировки, котельная выполняется в виде раздельных блоков, которые после доставки на объект стягиваются вместе, образуя цельное здание;



    Котлы и основное оборудование.  Пеллетные котлы BEETERM, которые являются “сердцем” котельной, обеспечивают теплогенерацию сжигая пеллету в полностью автоматическом режиме. Котлы обладают высоким КПД (до 92%) за счет трехходовой, жаротрубной конструкции, а пеллетные горелки BEETERM установленные в котлах, эффективно сжигают пеллету (даже самого плохого качества) и удаляют золу в автоматическом режиме в зольник котла. Установленный бункер для пеллет рассчитан на 2-4 дня автоматической работы;



    Обвязка. Трубопроводы обвязки выполнены из стальных ВГП труб, на трубопроводе установлены КИП, отсекающая арматура и группы безопасности котлов. Котельная также укомплектована расширительными баками необходимого объема, 2-мя насосами котлового контура, гидрострелкой, которая разделяет котловой и сетевой контур, и трехходовым клапаном, который обеспечивает минимальную температуру “обратки”;



    Электрическая часть и освещение. Электрическая часть состоит из шкафа управления с автоматическими выключателями и УЗО, комплектов проводов, которые проложены в специальных кабель-каналах, сигнализаторов загазованности СТРАЖ, и электроотопления на базе 2-х электроконвекторов. Освещение котельной организовано при помощи пыле-влагозащищенных светильников. Контур заземления проходит по всему периметру котельной;



    Вентиляция и дымоход. Для обеспечения правильной работы котлов, необходим достаточный приток воздуха, который обеспечивается с помощью специальных заборных окон, которые закрыты жалюзийной решеткой. Циркуляция воздуха обеспечивается вентканалом, который установлен в верхней точке котельной.

    Дымоходные трубы от котлов проложены исключительно в рамках котельной и выведены за рамки котельной на 500мм для их дальнейшего подключения к основным дымоходам;



    Внешний склад топливаВ базовую комплектацию не входит, однако очень сильно упрощает эксплуатацию. В зависимости от потребностей его можно сделать любым объемом с запасом топлива на длительный период;



    Дополнительное оборудование. По желанию заказчика, котельную можно доукомплектовать различным оборудованием, таким как: химводоподготовка, теплоаккумуляторы, циклоны и дымососы, GSM и диспетчеризация и пр.



    Преимущества использования блочной котельной на пеллетах



    • Экономия на строительно-монтажных работах и уверенность в качестве монтажа. Котельная собирается и проверяется на работоспособность в заводских условиях согласно всех установленных правил и регламентов и приезжает на объект в собраном виде готовая к установке и эксплуатации;



    • Соответствие всем нормам и ДБНам. Котельная производится согласно ТУ 25.2—2969614654—001:2016 и соответствует всем СНИПам, ДБНам и пожарным нормам действующим на территории Украины;



    • Быстрый ввод в эксплуатацию. По-сравнению с газом, модульную котельную на пеллетах можно ввести в эксплуатацию достаточно быстро, в среднем от момента заказа до запуска  проходит около 3х-4х месяцев, это с учетом всей сопутствующей бумажной волокиты;



    • Экономия на энергоносителях. Отопление пеллетами на сегодняшний день один из самых экономически выгодных способов, по-сравнению с газом отопление пеллетой выгоднее в 1,5 раза, а по-сравнению с электричеством в 3 раза!



    • Независимость и свобода действий.  Запуск пеллетной котельной не требует никаких разрешений от контролирующих органов. Вы просто включаете котлы и получаете тепло;



    • Автоматизация и удаленный контроль. В отличии от дровяных и угольных котлов, пеллетные котлы способны работать в полностью автоматическом режиме без участия человека от 2-х до 5-ти суток, а время их обслуживания составляет приблизительно 40 минут один раз в 3 – 4 дня. Что означает значительную экономию на персонале



    Очевидно, что использование пеллетной блочно-модульной котельной это экономически выгодное и разумное вложение денег в энергонезависимость!

    КОМПЛЕКТАЦИЯ
    1. Здание модульной котельной - 2 блока
    2. Пеллетный котел BEETERM 100 кВт - 1шт.
    3. Насосы котлового контура SPRUT GPD - 2 шт.
    4. Узел защиты обратного контура котла - 1 компл.
    5. Узел гидравлического разделения контуров (гидрострелка) - 1 компл.
    6. Комплект трубопроводов (в пределах котельной) - 1 компл.
    7. Комплект запорной и регулирующей арматуры - 1 компл.
    8. Предохранительные сбросные клапана, 3 бар - 1 шт.
    9. Комплект КИП - 1 компл.
    10. Комплект дымоходов ( в пределах котельной) - 1 компл.
    11. Система вентиляции (в пределах котельной) - 1 компл.
    12. Система внутреннего и наружного освещения - 1 компл.
    13. Щит эл.управления и эл.комутации (в пределах котельной) - 1 компл.
    14. Сигнализатор загазованности "Страж" - 1 шт.
    15. Система автоматизации - 1 компл.
    16. Конвекторный электрообогреватель - 1 шт.
    17. Огнетушитель - 1 шт.
    18. Паспорта на котельную и оборудование - 1 компл.

    ***Данный список комплектующих не является окончательным. Комплектация может варьироваться в зависимости от согласованного проекта или потребностей и пожеланий заказчика.
